TẮC KÊ NHỰA

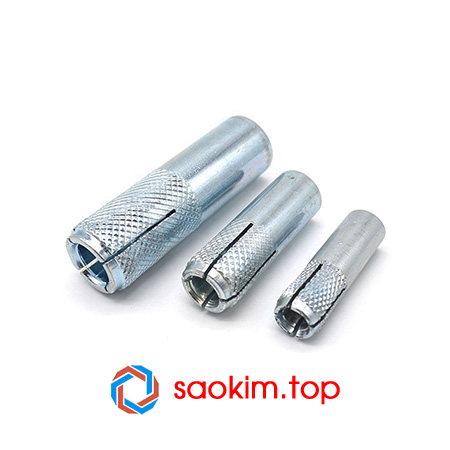

Các loại Tắc kê đạn bao gồm: M6, M8, M10, M12, M16, M20,…
Tắc kê đạn hiện nay được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau như lắp đặt hệ thống đường ống gió, ống nước, ống chữa cháy, trunking… trong những công trình xây dựng như tòa nhà, siêu thị, chung cư, tầng hầm, khu công nghiệp…
1. Cấu tạo của Tắc kê đạn: là một chi tiết kim khí hình ống tròn được tiện ren một nửa gồm 4 thành phần
– Phần đầu: được tiện ren bên trong giúp dễ dàng gắn kết hợp với bu lông hoặt thanh ty re một cách đơn giản.
– Phần thân: có hình trụ ống, trên thân có khắc một số các thông tin cơ bản về sản phẩm.
– Phần áo nở: phần này được thiết kế với các đường vân lồi lõm xù xì để tăng tính ma sát bám chặt vào bề mặt thi công.
– Phần đạn nở: có hình dáng cấu tạo như một viên đạn, nằm bên trong áo nở. Khi xiết thanh ren hoặc bu lông phần này chịu lực đẩy sẽ chuyển sâu và bề mặt thi công làm cho áo nở xòe ra áp sát vào lỗ khoan.
2. Kích thước của các loại tắc kê đạn
| Tên gọi | Đường kính trong (mm) | Đường kính ngoài (mm) | Chiều dài (mm) | Lực căng (kN) | Đóng gói | ||
| Số con/ hộp | Số hộp/ thùng | ||||||
| M6 | 6 | 8 | 25 | 9.3 | 100 | 20 | |
| M8 | 8 | 10 | 30 | 13.2 | 100 | 20 | |
| M10 | 10 | 12 | 40 | 19.1 | 50 | 20 | |
| M12 | 12 | 16 | 50 | 28.4 | 50 | 10 | |
| M16 | 16 | 20 | 65 | 47.5 | 25 | 8 | |
| M20 | 20 | 25 | 80 | 57.8 | 25 | 6 | |
3. Hướng dẫn lắp đặt tắc kê đạn
– Bước 1: Khoan tạo lỗ đúng đường kính đến độ sâu được chỉ định của Tắc kê đạn
– Bước 2: Thổi sạch bụi khỏi lỗ khoan bằng máy nén khí hay máy thổi bụi
– Bước 3: Nhét Tắc kê nở đạn vào lỗ khoan
– Bước 4: Đưa mũi đục lắp đặt tương ứng của Tắc kê đã chọn đến khi chạm vào khối hình côn giãn nở. Rồi dùng búa đóng mũi đục đến khi “Phần vai” của mũi đục chạm và in dấu lên miệng Tắc kê thì dừng
– Bước 5: Dùng Cờ lê lực siết bulông đến mô men siết được khuyến nghị của Tắc kê đạn đã chọn.
