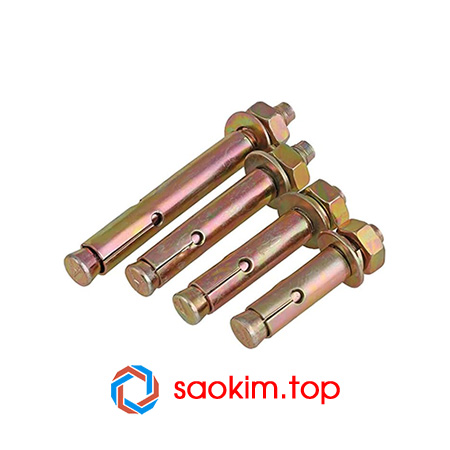

Tắc kê sắt M10 (còn gọi: bulông nở M10, nở sắt M10, sleeve/expansion anchor M10) là bu-lông có ren M10 dùng kèm ống nở để tạo liên kết co giãn trong lỗ bê tông/gạch — khi siết đai ốc, ống nở bung ra và bám chặt vào thành lỗ, tạo mối ghép cố định cho các kết cấu trung bình đến nặng.

1. Cấu tạo & thông số cơ bản

Các phần chính: thân bulông ren M10, ống nở/áo nở, đai ốc và long đền. Khi siết thân ren kéo phần cuối khiến ống nở giãn.
Kích thước của Tắc kê sắt M6:

– Đường kính ren: 10 mm (M10);

– Chiều dài bulông: từ 60 mm;

– Đường kính ngoài ống nở thường ~12 mm, nghĩa là mũi khoan thường Ø12mm.

Vật liệu & hoàn thiện: thép cacbon (mạ kẽm điện phân / nhúng nóng)

2. Ứng dụng của Tắc kê sắt M10

Treo trần khung xương trần (trần giả), treo hệ M&E (ống, máng cáp), treo kệ nhẹ, lắp khung cửa, chốt lan can, gắn bản mã, kết nối giá đỡ với bê tông, chân máy nhẹ. Tắc kê sắt M10 phù hợp cho tải trung bình → tải nặng.

3. Hướng dẫn lắp đặt chi tiết

Bước 1 – Chuẩn bị Máy khoan bê tông, Mũi khoan bê tông 12mm, Búa sắt, Cờ lê hoặc Súng bắn bulong.

Bước 2: Đánh dấu vị trí khoan. Lắp đặt dụng cụ khoan. Tiến hành khoan thẳng vào. Độ sâu lỗ sẽ phụ thuộc vào độ dày của vật cần lắp đặt. Ví dụ: nếu tắc kê dài 60 mm và vật cần cố định dày 10 mm, độ sâu lỗ cần ~50 – 55 mm.

Bước 3: Làm sạch lỗ khoan và đóng tắc kê vào lỗ sao cho phần ren nhô ra để lắp đặt.
Bước 4: Lắp đặt vật cần liên kết vào và lắp đặt long đền, đai ốc.
Bước 5: Siết vừa đủ lực để ống nở bung và tạo lực bám đảm bảo. Không siết quá mạnh để tránh làm gãy ren hoặc làm hỏng nền.
Bước 6: Kiểm tra độ cố định, kiểm tra xem không bị nứt vỡ bê tông xung quanh. Nếu nền bị nứt, phải xem lại phương án liên kết.

Kích thước Tắc kê sắt
